导言

在动力电池模组、航空航天精密组件等高端制造领域，储能点焊机凭借毫秒级能量释放精度和可控的焊接热输入，成为薄板金属连接的核心装备。数据显示，掌握焊接过程四阶段控制技术的企业，良品率普遍高出行业平均水平12%-15%。本文将深入解析储能点焊机的四个关键焊接阶段，揭示各阶段的工艺要点与质量管控策略。

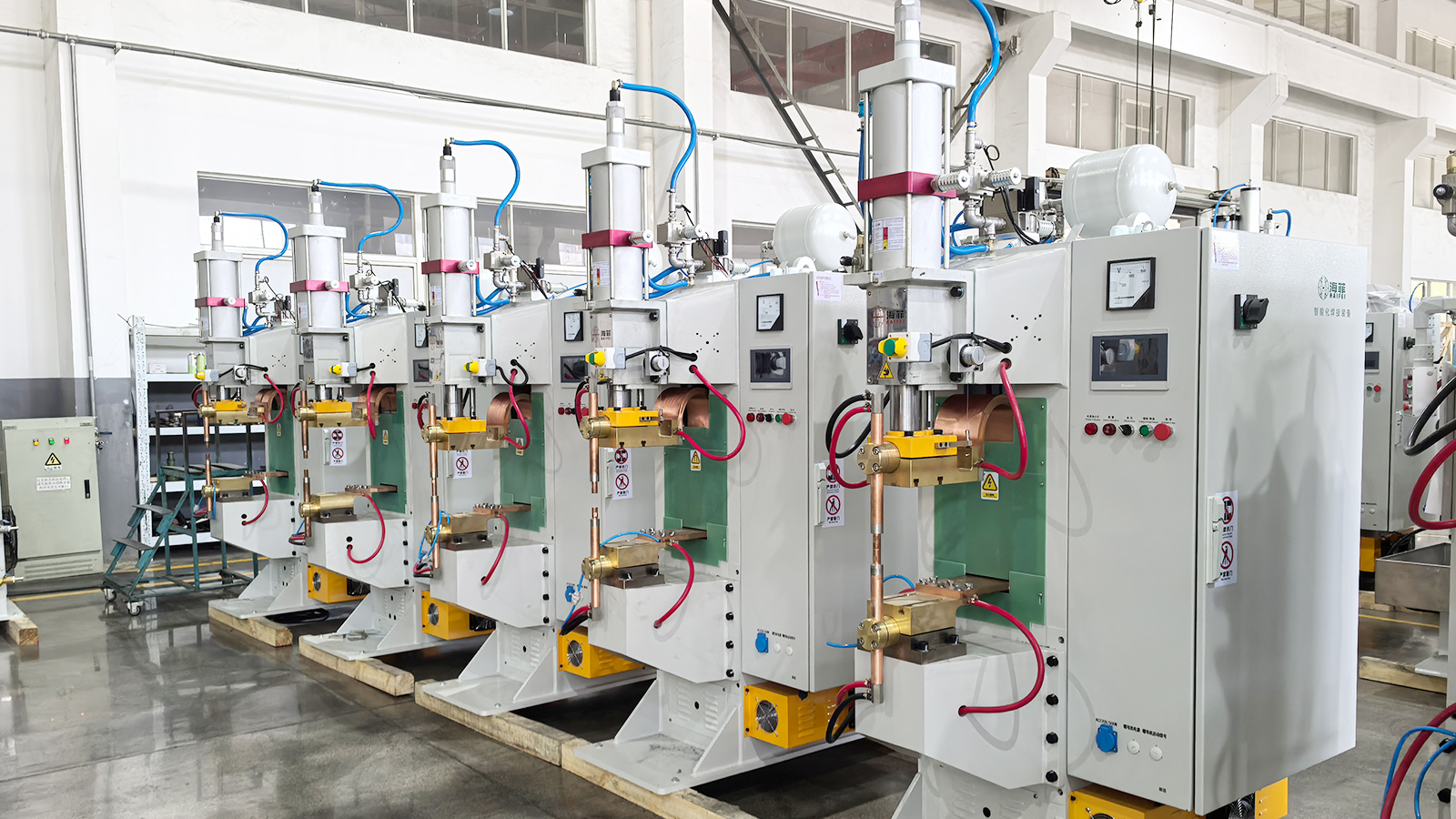

一、储能点焊机焊接过程的阶段划分逻辑

与传统电阻焊不同，储能点焊机通过电容器组预存电能实现瞬时放电，其焊接周期可精准划分为四个阶段：

电容预充电阶段?（0.5-3秒）：构建能量储备基础

电极加压阶段?（10-50ms）：建立稳定接触界面

脉冲放电阶段?（3-15ms）：能量定向释放形成熔核

压力保持阶段?（20-100ms）：熔核凝固与应力释放

这四个阶段相互作用，共同决定了焊接质量与设备效率。某车企实测表明，四阶段参数优化可使单点焊接时间缩短25%，电极寿命延长40%。

二、阶段一：电容预充电——能量储备的精密控制

1.技术原理与参数设定

储能点焊机通过整流器将交流电转化为直流电，向电容模组充电至设定电压（通常300-800V）

充电效率公式：

其中C为电容容量（单位：F），V为充电电压

2.关键控制要素

电压稳定性：波动需控制在±1.5%以内，避免批次焊接能量差异

充电速度：采用IGBT高频开关技术，将充电时间从3秒压缩至0.8秒

容量匹配：根据材料厚度选择电容组配置（如0.5mm铝板需12kJ，1.2mm钢板需28kJ）

3.常见问题与对策

过压报警?：检查整流模块二极管是否击穿

充电延迟?：清洁电容组接线端子，确保接触电阻＜0.1Ω

三、阶段二：电极加压——界面形成的关键窗口

1.力学作用机制

通过伺服电机或气动装置施加400-1500N压力，消除工件表面微观不平度

接触电阻计算公式：

K为材料系数，P为电极压力

2.工艺控制要点

压力梯度控制：采用三段式加压（预压50ms→主压20ms→微调5ms）

同轴度校准：使用激光对中仪确保上下电极偏差＜0.03mm

动态响应优化?：气动系统响应时间需＜15ms，避免压力震荡

3.质量缺陷预警

加压阶段出现压力波动＞±5%，可能预示气路泄漏或导向轴承磨损

四、阶段三：脉冲放电——能量释放的毫秒博弈

1.微观物理过程

放电电流密度达2000-5000A/mm²，接触面瞬间升温至材料熔点（铝660℃，钢1538℃）

熔核形成过程：

金属塑性变形→电阻热累积→熔融金属喷溅→液态金属约束?

2.核心参数调控

放电波形控制：

梯形波：适合高导电材料（铜、铝）

方波：适用高电阻材料（不锈钢、钛合金）

电流爬升率?：控制在10-50kA/ms，避免材料飞溅

放电时间?：根据熔核需求调整（铝材3-5ms，钢材8-12ms）

3.实时监控技

采用霍尔传感器监测电流曲线，偏差＞8%自动终止焊接

红外热像仪捕捉熔核温度场，确保核心区温度达材料熔点的80%-120%

五、阶段四：压力保持——质量固化的最后防线

1.冶金学作用机理

维持50%-80%的峰值压力，促进液态金属定向结晶

通过塑性变形补偿凝固收缩（补偿量约0.02-0.1mm）

2.参数优化策略

时间设定：

铝及铝合金：20-30ms

碳钢：50-80ms

镀层材料：延长至100ms防止镀层开裂

压力衰减曲线?：采用指数衰减模式，避免熔核撕裂

3.缺陷防控手段

保持阶段压力骤降可能引发缩孔，需检查气缸密封圈

加装位移传感器监测工件回弹量，超0.05mm触发质量报警

六、四阶段协同控制实践案例

某动力电池企业焊接0.8mm铝合金极耳时，通过以下优化实现良品率从88%提升至96%：

充电阶段：采用恒流充电模式，电压波动从±3%降至±0.8%

加压阶段：升级伺服加压系统，压力控制精度达±1.5N

放电阶段：配置自适应波形发生器，飞溅率降低72%

保持阶段：开发两级压力保持程序，凝固裂纹发生率归零

改造后单台储能点焊机月均故障停机时间从6.8小时降至0.5小时。

七、未来技术演进方向

四阶段联动控制?：通过数字孪生技术实现全流程虚拟调试

智能材料应用?：形状记忆合金电极可自动补偿压力损耗

飞秒级监测系统?：太赫兹波成像技术将过程监控精度提升至0.1ms级

结论

储能点焊机的焊接四阶段构成精密的过程控制链。通过充电阶段的能量精准储备、加压阶段的界面优化、放电阶段的定向能量释放、保持阶段的熔核稳定固化，企业可系统性提升焊接质量与效率。随着智能传感技术与新材料的发展，四阶段协同控制将推动储能点焊工艺进入“微秒级精准调控”新时代。
