导言

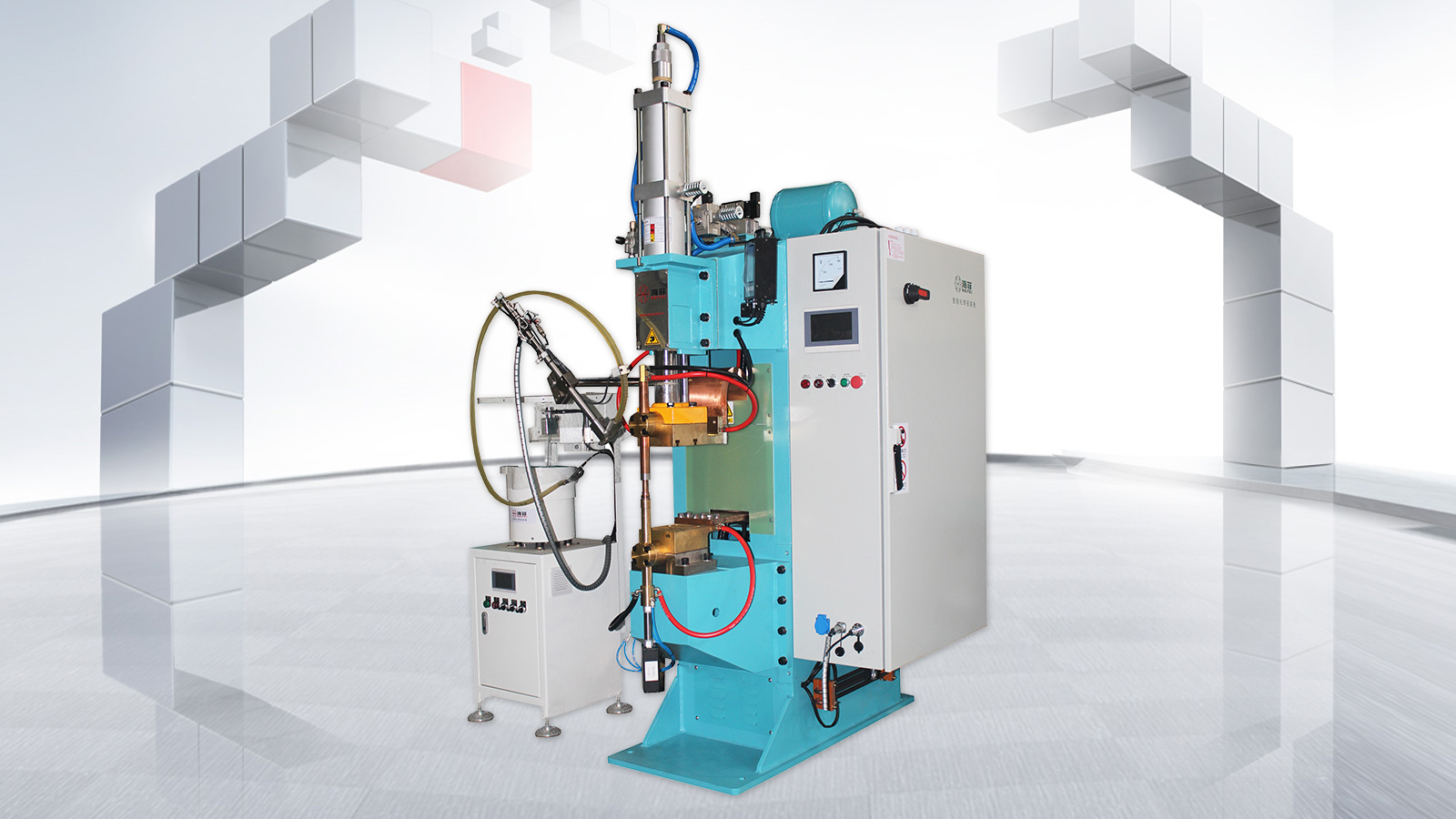

储能焊机（又称电容储能焊机）通过?“预储能-瞬时放电”?的独特方式实现高效焊接，其核心在于?电能的高密度存储与精准释放?。以下是其工作原理的深度解析：

一、能量存储阶段：电能高效转化

充电系统?

交流电源（AC 220V/380V）经整流滤波转换为直流电，通过高频逆变器向电容组充电。

典型储能电容组容量范围：10kJ-200kJ（1kJ=1000焦耳），充电时间控制在0.5-3秒。

关键技术?：采用IGBT模块实现恒流充电，充电效率≥92%，避免能量损耗。

电容组特性?

多采用电解电容或薄膜电容，耐压值可达2000VDC。

电容矩阵设计：并联多个电容模块提升总容量（如32个50kJ模块组成1.6MJ系统）。

容量衰减标准：使用3年后容量保留率需≥85%。

二、能量释放阶段：毫秒级精准控制

放电回路设计?

当触发信号启动，晶闸管（SCR）或IGBT开关在0.1ms内导通，形成闭合回路。

放电时间范围：1-20ms（可编程调节），峰值电流可达300kA（千安级）。

电流波形控制?：数字机型支持多脉冲放电（如先预压后主脉冲），波形精度±1%。

焦耳定律应用?

焊接热量公式：

（Q：热量；I：电流；R：接触电阻；t：放电时间）

典型参数示例：

焊接0.3mm不锈钢时，设定电流20kA，时间4ms，接触电阻50μΩ，产生热量800J。

三、焊接形成机制：微观物理过程

接触电阻产热?

电极加压（50-2000N）使工件接触面微观凸点熔合，接触电阻急剧下降（从初始100μΩ降至10μΩ）。

熔核形成过程：

1-2ms：金属表层熔化

3-5ms：熔核直径扩展至设计值（如Φ3mm）

5-10ms：液态金属在压力下凝固

压力协同作用?

伺服压力系统在放电期间动态调节压力（如先300N预压，后升至800N保压）。

压力不足会导致飞溅，过大则加速电极磨损。

四、核心组件协同工作

组件 功能特性 关键技术指标

电容组 能量存储介质，决定单点焊接能量上限 容量误差≤±1%，循环寿命≥50万次

放电开关 控制能量释放时序 导通时间≤0.1ms，耐压≥2500V

焊接变压器 提升放电电流（可选配置） 变比1:10，频率响应≥5kHz

伺服加压系统 精确控制电极压力 压力精度±1N，响应时间≤2ms

控制单元 编程设定能量/时间/压力参数，实时监控焊接过程 支持1000组工艺存储，采样频率1MHz

五、技术优势与典型应用

核心优势?

热影响区小?：0.1mm超薄件焊接时，热影响区宽度≤0.05mm。

节能高效?：比传统交流焊机节能60%，待机功耗仅50W。

异种金属焊接?：可焊接铜-铝（电阻差10倍）、钢-钛等特殊组合。

典型应用场景?

行业 应用案例 关键参数要求

新能源汽车 动力电池极耳焊接（0.1mm铝箔） 能量30kJ，压力80N，焊速120点/分钟

消费电子 手机摄像头支架焊接（Φ0.3mm焊点） 能量5kJ，放电时间1ms，定位精度±5μm

航空航天 钛合金蜂窝结构焊接 真空环境（≤10?³Pa），五轴联动控制

电力设备 断路器银触点焊接 高频脉冲（20kHz），防氧化气体保护

六、参数调试黄金法则

能量三要素匹配?

能量（E）= 电压² × 电容值 / 2

调试顺序：

① 根据材料厚度初选能量（如1mm钢需20kJ）

② 通过金相试验优化放电时间（通常3-6ms）

③ 调整压力消除飞溅（经验公式：压力(N)=材料厚度(mm)×800）

过程监控指标?

动态电阻曲线：正常焊接时电阻应在1ms内下降至稳定值

电流积分值：波动需≤±3%

熔核直径：需达到材料厚度的√2倍（如1mm板要求Φ1.4mm）

结论

储能焊机通过?“高能存储-精准释放-压力协同”?的三重机制，在毫秒级时间内完成金属原子的扩散结合。其技术精髓在于：

电容组的高密度储能（能量密度≥15kJ/kg）

微秒级放电控制（时间分辨率0.01ms）

动态压力与电流的精确匹配（压力-电流同步误差≤0.5ms）

掌握这些原理后，可根据材料特性（如电阻率、熔点）选择储能参数，并通过监测动态电阻曲线优化工艺，使焊接合格率稳定在99.9%以上。未来随着超级电容（能量密度提升5倍）和AI参数优化系统的应用，储能焊机将在精密制造领域发挥更大价值。
