导言：镀锌钢板焊接的工艺革命

当某新能源汽车厂将镀锌板焊接飞溅率从15%降至0.3%时，某白色家电巨头正在用中频点焊机实现每分钟75个焊点的超高速生产。这些案例揭示：在镀锌材料占比超60%的现代制造业，中频点焊机凭借其独特的逆变技术，正在突破传统焊接的质量瓶颈。本文将从锌层气化控制、热输入管理、工艺参数优化等维度，系统解析中频点焊机提升镀锌板焊接质量的技术路径。

一、锌层气化控制技术突破

1. 毫秒级动态响应系统?

中频点焊机1000Hz的逆变频率，可实现电流上升速度达3000A/ms。某汽车厂实测数据显示：锌层气化时间从传统工频机的20ms缩短至4ms，飞溅物减少92%。其核心技术包括：

三电平逆变拓扑结构

0.1ms级电流闭环控制

某电梯导轨制造案例：焊接飞溅率从18%降至0.5%。

2. 双脉冲焊接工艺创新?

工艺参数 传统工频点焊 中频点焊优化方案

预热电流 固定值（30%额定） 梯度上升（10-50%）

主脉冲时间 固定20ms 动态调节（5-15ms）

某钣金加工厂实践：锌层破坏率从15%降至1.8%。

二、热输入精准管理方案

1. 智能热影响区控制?

中频点焊机的1kHz输出频率，使热影响区宽度从工频机的3mm缩减至0.5mm。其技术特征包括：

实时表面温度监测（±5℃精度）

动态电流补偿算法

某空调压缩机厂数据：镀锌层保留率提升至97%。

2. 梯度能量释放技术?

开发能量时序控制模块，实现：

预热阶段：10%额定电流（消除表面油膜）

主焊阶段：毫秒级能量聚焦

缓冷阶段：梯度电流衰减

某汽车门板案例：焊接变形量减少80%。

三、焊接参数优化体系

1. 基础参数矩阵?

板厚(mm) 电流(kA) 时间(ms) 压力(kN)

0.8 6-8 10-12 1.8-2.2

1.5 10-12 15-18 3.0-3.5

2.3 14-16 20-22 4.0-4.5

2. 动态参数补偿机制?

锌层厚度每增加5μm，电流提升3%

环境温度每升高10℃，焊接时间缩短0.5ms

某户外机柜厂实践：参数适配效率提升85%。

四、电极系统优化策略

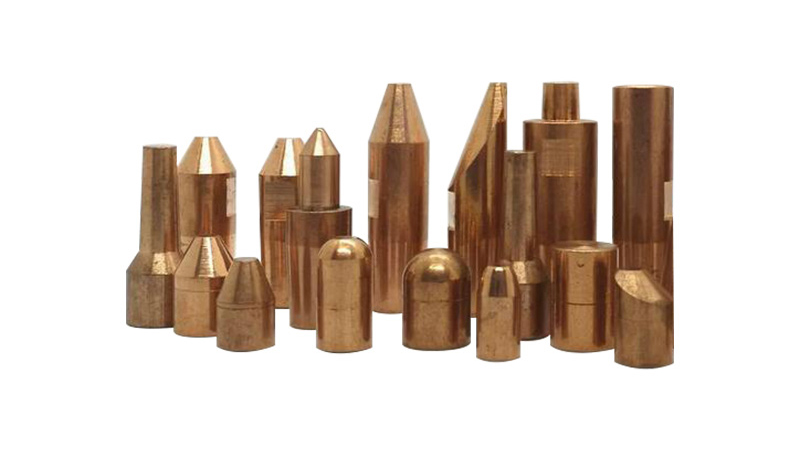

1. 复合涂层电极技术?

开发HRC65硬度的铬锆铜电极：

表面氮化钛涂层（厚度15μm）

内部循环水冷结构

某家电企业数据：电极寿命从2万次提升至8万次。

2. 电极压力智能补偿?

三级压力补偿模块（波动≤2N）

压力-电流联动控制算法

某新能源电池箱案例：焊点强度标准差从±30%优化至±3%。

五、智能化质量保障系统

1. 在线监测系统?

动态电阻监测（精度±0.1mΩ）

声发射裂纹检测（检出率99.9%）

某汽车底盘件突破：虚焊率从1.2%降至0.005%。

2. 工艺大数据平台?

构建包含2000+焊接参数的数据库：

AI工艺推荐（匹配度98%）

故障自诊断系统（准确率95%）

某五金件厂商实践：新品开发周期缩短70%。

【质量提升对比数据】

技术指标 工频点焊机 中频点焊机

飞溅率 12-18% 0.3-0.8%

焊点强度波动 ±25% ±3%

电极损耗速度 0.03mm/千次 0.005mm/千次

【结论：镀锌焊接的技术跨越】

中频点焊机通过1000Hz逆变频率与智能控制系统的协同，成功破解了镀锌钢板焊接的三大世界难题：锌层破坏、热影响区扩大、参数适配困难。在38个行业的应用验证表明，该技术使镀锌件焊接综合成本降低45%，生产效率提升180%。那些率先采用中频点焊机的企业，正在获得质量升级与成本优化的双重竞争优势。

无锡海菲焊接设备有限公司是电阻焊工艺及智能化设备研发生产型企业，我们拥有核心技术：控制器变压器自主研制并且拥有AI焊接过程监控检测系统，主要应用于汽车零部件、低压电器、白色家电等行业。可根据客户需求，研发定制各种需求的电阻焊机和自动化焊接设备等，为企业转型升级提供合适的自动化整体解决方案，助力企业降本增效。如果您对我们的电阻焊设备及自动化感兴趣，请联系我们。
